Пустотные плиты перекрытия

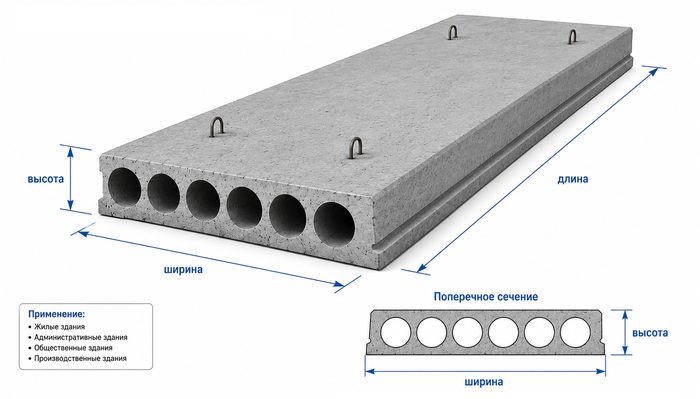

Сортамент многопустотных плит перекрытия
| Серия | Размеры, мм | Несущ. способ- ность, кг/м² |
Маркировка | Масса, кг |
Примечание | ||
|---|---|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||||
Кликните по строке в таблице, чтобы увидеть все показатели выбранной плиты
Длина, мм
Ширина, мм
Высота, мм
Несущ. способность, кг/м²
Масса, кг
Примечание
Типовые узлы примыкания и сопряжения (серия 2.140-1 вып.1)

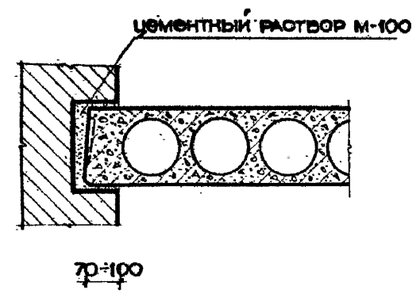

Узел 20 серии 2.140-1 вып.1

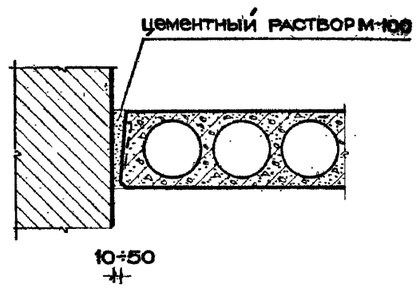

Узел 21 серии 2.140-1 вып.1

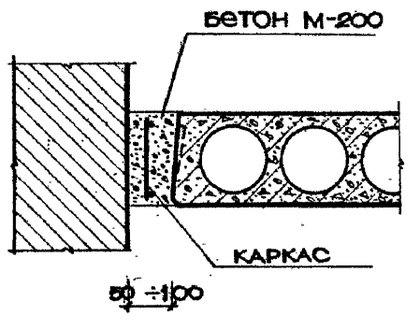

Узел 22 серии 2.140-1 вып.1

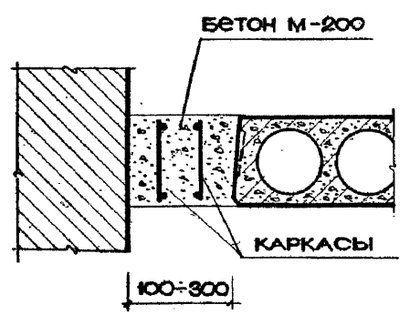

Узел 23 серии 2.140-1 вып.1

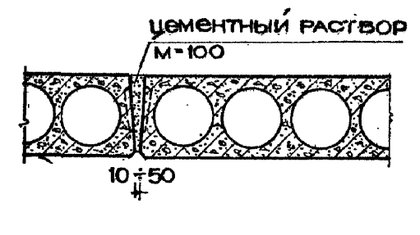

Узел 24 серии 2.140-1 вып.1

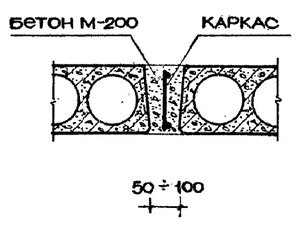

Узел 25 серии 2.140-1 вып.1
Узел 26 серии 2.140-1 вып.1

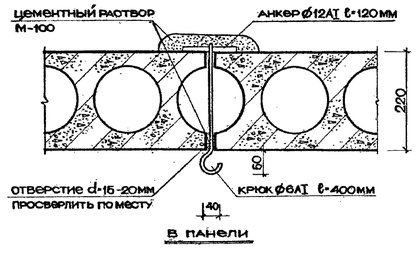

Узел 27 серии 2.140-1 вып.1

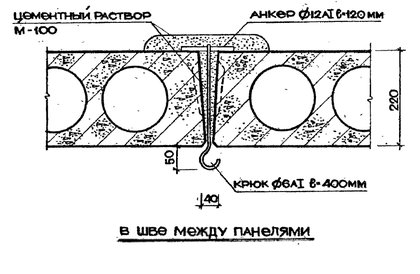

Узел 28 серии 2.140-1 вып.1

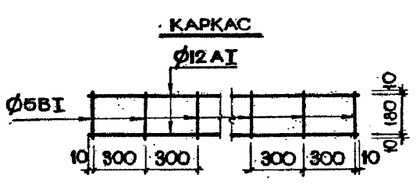

Каркас по серии 2.140-1 вып.1
Анкеры по серии 2.140-1 вып.1
Типовые примечания к схеме расположения плит перекрытий
- Монтаж плит перекрытия выполнять в соответствии с проектом, требованиями EN 1992-1-1, EN 13670 и действующих национальных приложений.
- Плиты перекрытия укладывать на слой кладочного раствора класса М10 толщиной 20 мм.
- Минимальную длину опирания плит принимать согласно проекту.
- Продольные и поперечные швы между плитами после монтажа очистить и замонолитить бетоном класса не ниже C20/25.
- Торцы пустот плит в местах опирания заделать бетоном класса не ниже C20/25 или заводскими бетонными вкладышами согласно проекту.
- Анкеровку плит между собой и с несущими конструкциями выполнять в соответствии с узлами проекта. Монтажные петли после выполнения сварочных работ очистить от шлака и защитить антикоррозионным покрытием.
- Отверстия диаметром до 150 мм для пропуска инженерных коммуникаций выполнять по месту в многопустотных плитах перекрытия в пределах пустот, не допуская повреждения несущих рёбер плит (см. разделы ОВ, ВК).
- Выполнение отверстий, штраб, вырезов и иных повреждений плит, не предусмотренных проектом, не допускается. При необходимости устройства технологических отверстий размеры и расположение согласовать с проектной организацией.
- Монтаж плит производить после достижения раствором под опорами проектной прочности.
- При монтаже обеспечить полное заполнение раствором опорной поверхности плит без образования пустот.
- После окончания монтажа проверить отметки верха плит. Допустимые отклонения принимать согласно EN 13670 и требований проекта.
- Все сварные соединения выполнять электродами, соответствующими марке свариваемой стали.
- При выполнении монтажных работ соблюдать требования проекта производства работ (ППР), действующих норм по охране труда и технике безопасности.
- Все размеры указаны в миллиметрах, отметки — в метрах.
- Не допускается складирование строительных материалов и оборудования на смонтированных плитах перекрытия сверх нагрузок, предусмотренных проектом производства работ.
