d — рабочая высота каждой сетки (глубина укладки); среднее (dx+dy)/2 берётся выше в «Материале плиты», как в EN 1992-1-1. Класс арматуры общий для всех сеток — меняется в любой строке сразу для всех.
Рабочая высота d, мм
Øшагd=класс
Поперечная арматура на продавливание
Класс арматуры на продавливание (хомуты)
Режим
Диаметр хомутов Ø, мм
Для каждого ряда (периметра) — расстояние от грани колонны отдельно по X и Y, и число стержней отдельно по X и Y. В углах стержень всегда есть, остальные распределяются между углами на равных расстояниях. Прямоугольный контур ряда получается автоматически из этих расстояний.
Сечение колонны и раскладка хомутов (вид сверху)
Расстояние от грани по X, мм
Число стержней по X (с углами)
Расстояние от грани по Y, мм
Число стержней по Y (с углами)
Результаты расчёта

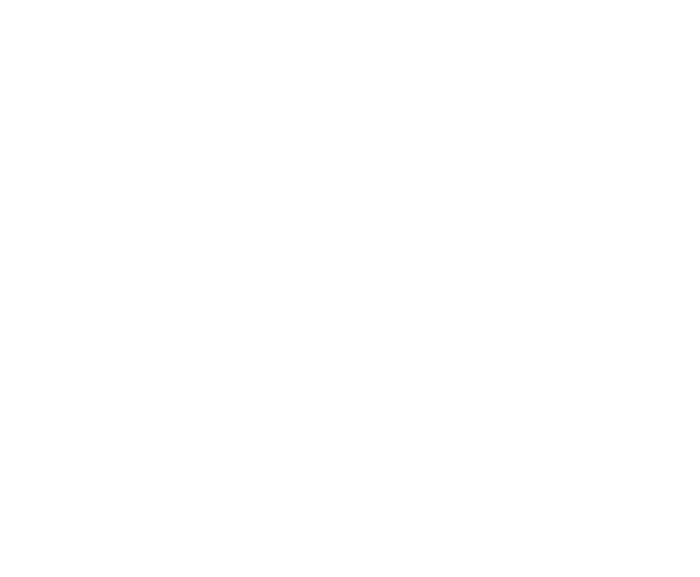

β (коэффициент неравномерности)—
vEd по грани колонны (u₀ = мм)—
vRd,max—

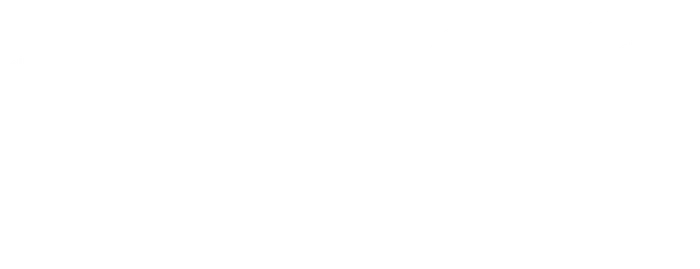

Основной контрольный периметр u₁ (r = 2d)
Периметр u₁—
vEd на u₁—
vRd,c—
Коэффициент использования vEd / vRd,c—
Внутренняя проверка у грани колонны (капитель, §6.4.2(10)–(11))
Вылет капители lH ≥ 2hH — по EN 1992-1-1 §6.4.2(10)–(11) одной проверки по контуру капители недостаточно, нужна ещё проверка у грани самой колонны с рабочей высотой dH = d + hH (форм. 6.36/6.37).
vEd по грани колонны (u₀,int = мм)—
vRd,max—
Периметр u₁,int (r = 2dH, dH = d + hH)—
vEd на u₁,int—
vRd,c(dH)—
Коэффициент использования (внутр.)—
Промежуточные величины
k (масштабный фактор)
ρl (геом. среднее)
Минимальное армирование (§9.2.1.1, ρmin)
vmin
Колонна
c₁, мм (⊥ свободному краю)
c₂, мм (∥ свободному краю)
Эксцентриситет
Капитель колонны

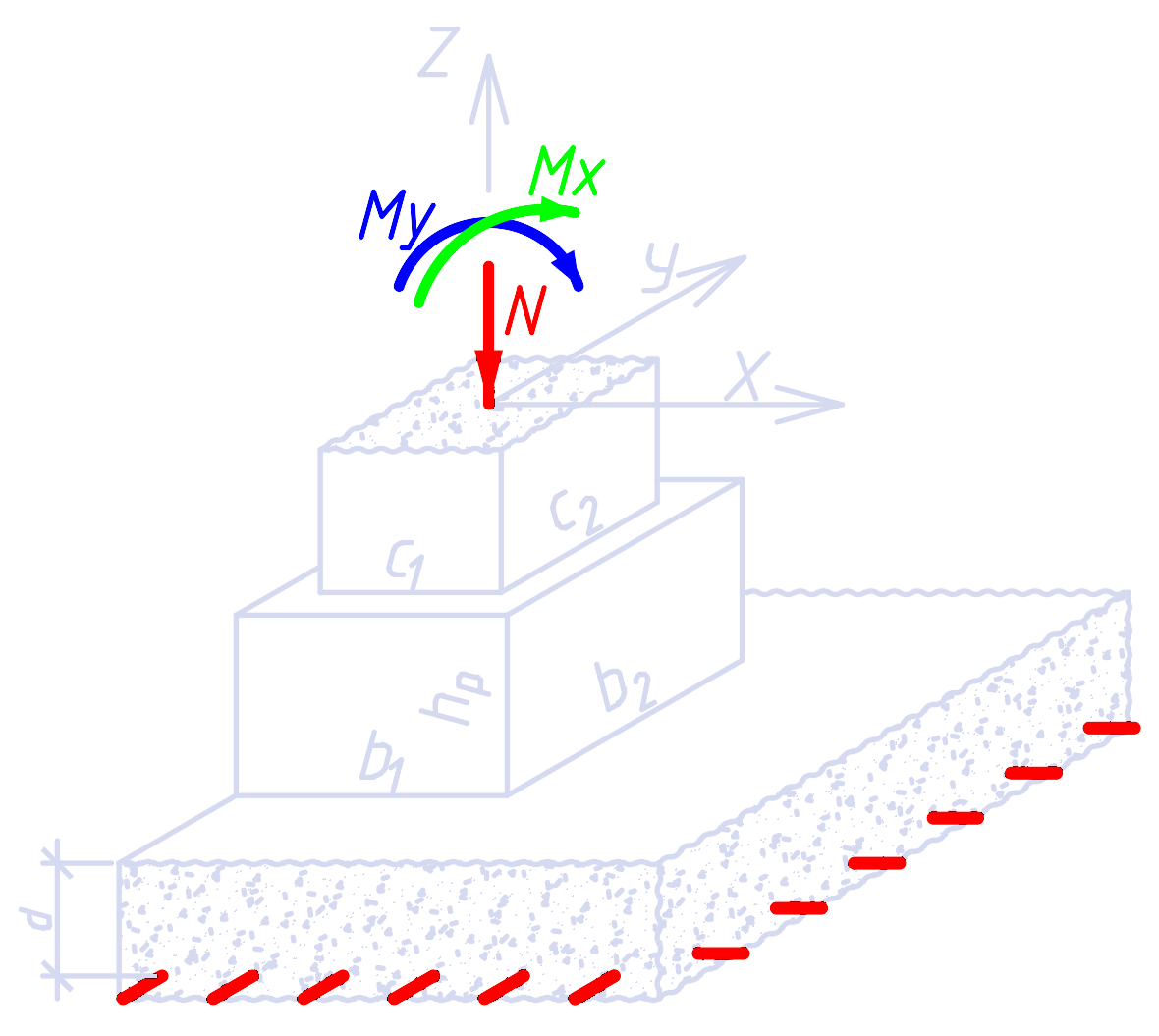

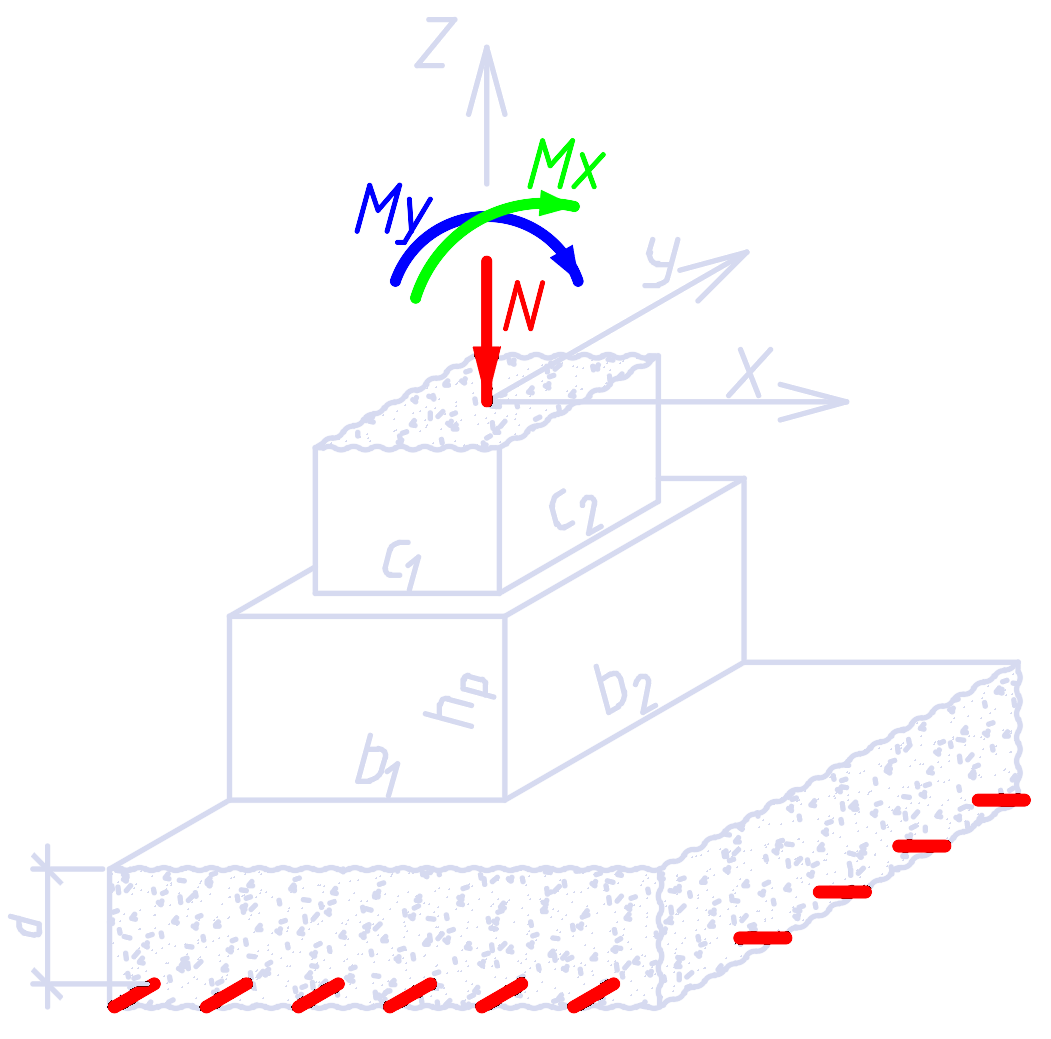

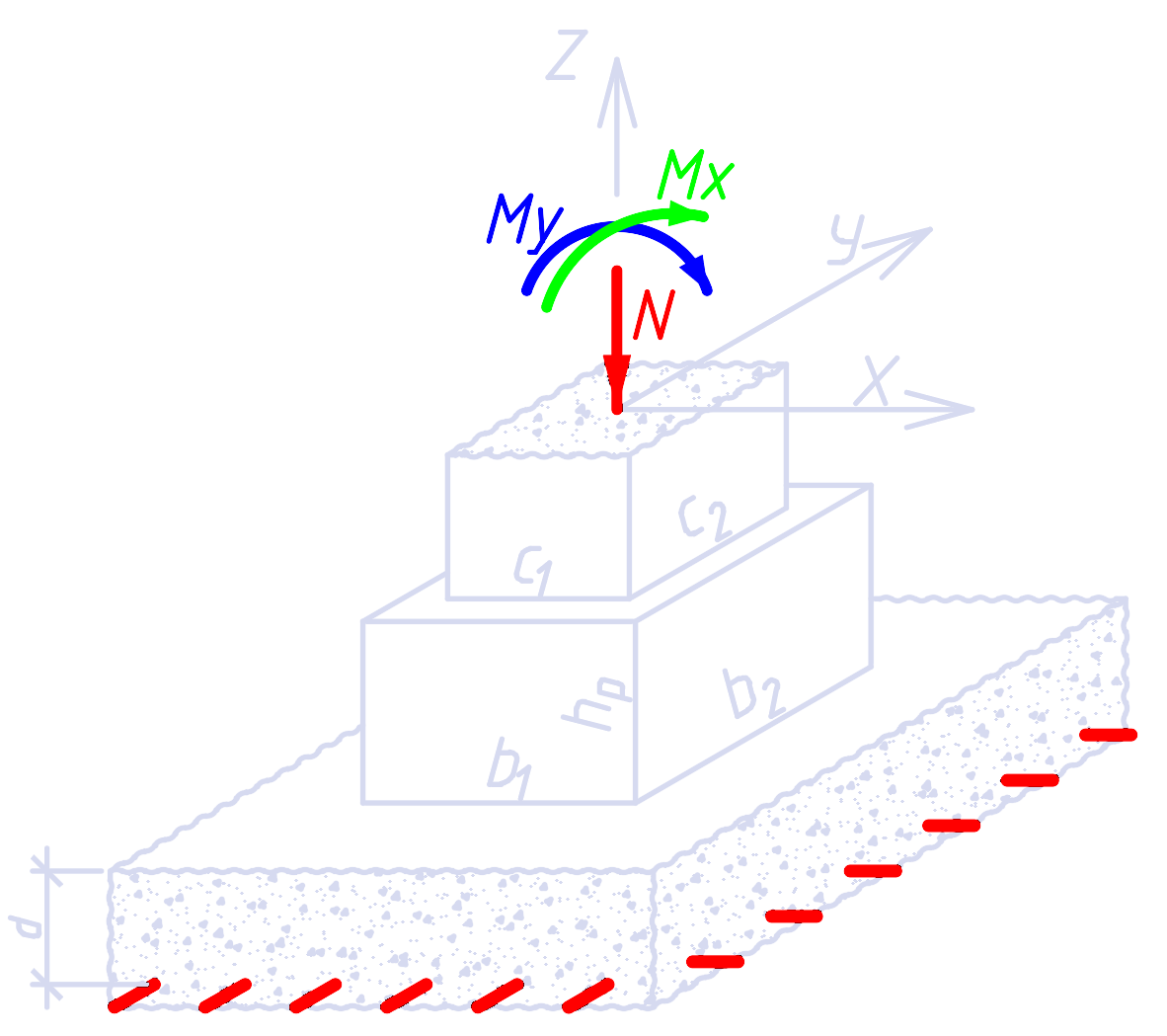

В плиту продавливает именно капитель (уширение колонны) — его размеры используются вместо c₁/c₂ во всех расчётах ниже.
b₁, мм
b₂, мм
hₚ, мм
Материал плиты
Класс бетона
Нагрузки на колонну (ULS)
N, тс
Mx, тс·м
My, тс·м
Контрольный периметр и метод расчётаu₁ = — · β = —
d — рабочая высота каждой сетки (глубина укладки); среднее (dx+dy)/2 берётся выше в «Материале плиты», как в EN 1992-1-1. Класс арматуры общий для всех сеток — меняется в любой строке сразу для всех.
Рабочая высота d, мм
Øшагd=класс
Поперечная арматура на продавливание
Класс арматуры на продавливание (хомуты)
Режим
Диаметр хомутов Ø, мм
Сторона свободного края (на схеме)
Для каждого ряда (периметра) — расстояние от грани колонны отдельно по X и Y, и число стержней отдельно по X и Y. В углах стержень всегда есть, остальные распределяются между углами на равных расстояниях. Прямоугольный контур ряда получается автоматически из этих расстояний.
Сечение колонны и раскладка хомутов (вид сверху)
Расстояние от грани по X, мм
Число стержней по X (с углами)
Расстояние от грани по Y, мм
Число стержней по Y (с углами)
Результаты расчёта
β (коэффициент неравномерности)—
vEd по грани колонны (u₀ = мм)—
vRd,max—
Основной контрольный периметр u₁ (r = 2d)
Периметр u₁—
vEd на u₁—
vRd,c—
Коэффициент использования vEd / vRd,c—
Внутренняя проверка у грани колонны (капитель, §6.4.2(10)–(11))
Вылет капители lH ≥ 2hH — по EN 1992-1-1 §6.4.2(10)–(11) одной проверки по контуру капители недостаточно, нужна ещё проверка у грани самой колонны с рабочей высотой dH = d + hH (форм. 6.36/6.37).
vEd по грани колонны (u₀,int = мм)—
vRd,max—
Периметр u₁,int (r = 2dH, dH = d + hH)—
vEd на u₁,int—
vRd,c(dH)—
Коэффициент использования (внутр.)—
Промежуточные величины
k (масштабный фактор)
ρl (геом. среднее)
Минимальное армирование (§9.2.1.1, ρmin)
vmin
Колонна
c₁, мм (⊥ свободному краю)
c₂, мм (∥ свободному краю)
Эксцентриситет
Капитель колонны
В плиту продавливает именно капитель (уширение колонны) — его размеры используются вместо c₁/c₂ во всех расчётах ниже.
b₁, мм
b₂, мм
hₚ, мм
Материал плиты
Класс бетона
Нагрузки на колонну (ULS)
N, тс
Mx, тс·м
My, тс·м
Контрольный периметр и метод расчётаu₁ = — · β = —
d — рабочая высота каждой сетки (глубина укладки); среднее (dx+dy)/2 берётся выше в «Материале плиты», как в EN 1992-1-1. Класс арматуры общий для всех сеток — меняется в любой строке сразу для всех.
Рабочая высота d, мм
Øшагd=класс
Поперечная арматура на продавливание
Класс арматуры на продавливание (хомуты)
Режим
Диаметр хомутов Ø, мм
Стороны свободного края (на схеме)
Для каждого ряда (периметра) — расстояние от грани колонны отдельно по X и Y, и число стержней отдельно по X и Y. В углах стержень всегда есть, остальные распределяются между углами на равных расстояниях. Прямоугольный контур ряда получается автоматически из этих расстояний.
Сечение колонны и раскладка хомутов (вид сверху)
Расстояние от грани по X, мм
Число стержней по X (с углами)
Расстояние от грани по Y, мм
Число стержней по Y (с углами)
Результаты расчёта
β (коэффициент неравномерности)—
vEd по грани колонны (u₀ = мм)—
vRd,max—
Основной контрольный периметр u₁ (r = 2d)
Периметр u₁—
vEd на u₁—
vRd,c—
Коэффициент использования vEd / vRd,c—
Внутренняя проверка у грани колонны (капитель, §6.4.2(10)–(11))
Вылет капители lH ≥ 2hH — по EN 1992-1-1 §6.4.2(10)–(11) одной проверки по контуру капители недостаточно, нужна ещё проверка у грани самой колонны с рабочей высотой dH = d + hH (форм. 6.36/6.37).
